学派吧-Linux中ecs-centosl2tp-vpn配置案例的图文详解-linux教程

2018-12-12 分类：unix / 服务器运维 阅读(2921) 评论(0)

本文示例通过 l2tp vpn 从用户本地网络连接云服务器 ECS。

注：本文只作为相关配置的指引，阿里云不对相关配置结果或参数的问题负责。

原理和优点

与 PPTP 不同，Windows 所支持的 L2TP 协议并非利用 MPPE 对 PPP 帧进行加密。L2TP 依靠 Internet 协议安全性（IPSec）技术提供加密服务。L2TP 与 IPSec 的结合产物称为 L2TP IPSEC VPN。VPN 客户端与 VPN 服务器都必须支持 L2TP 和 IPSec。也可以单独使用L2TP，但需要修改 Windows 注册表来配置实现，具体修改过程，参阅下文。

服务端配置

云服务器 ECS Linux 服务端进行如下配置。

1. 下载 安装 l2tp.sh 的 shell

2、安装 l2tp 脚本（vpn 的配置过程一键合成）

chmod a+x l2tp.sh ./l2tp.sh

3. 安装过程中，相关配置项采用默认即可。但网段配置不要采用和本地或 ECS 相同的内外网段。采用网段是 10.1.2.x。

4. 安装完成之后生成如下信息：

ServerIP:120.26.102.49     #vpn ip地址username:vpn            #vpn用户password:3jvegCYD        #vpn密码PSK:vpn               #PSK


5. 安装 ipsec 软件

yum -y install openswan.x86_64

客户端配置

1. 创建 vpn 连接

移除点击，开始 > 控制面板 > 网络和共享中心，然后创建新的连接或网络：


2. 选择连接到工作区


3. 选择 vpn 继续下一步


4. 填写 vpn server ip 地址


5. 填写上述 l2tp 脚本运行生成的账户和密码信息：


6. 下一步选择跳过：


7. 连接信息配置：

在网络选项处调出 vpn 设置（鼠标右击属性）


然后参阅下图进行 安全 选项配置：


8. 最后连接就行了：


配置检查与验证

1. 检查客户端的 IP 地址：

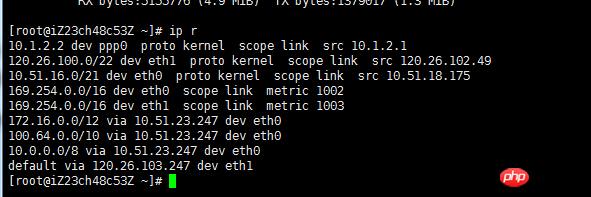

2. 检查服务器端 IP 地址：


3. 连接测试：



以上就是Linux中ecs-centosl2tp-vpn配置案例的图文详解的详细内容，更多请关注学派吧其它相关文章！
